摘要
高大空间建筑（层高大于3米）的中央空调系统在设计中普遍存在冷量指标取值过高的问题，常规设计冷指标往往达到300～500W/m²，远超人体活动区实际需要的200W/m²以内，导致大量能源在2米以上非工作区域被无效消耗。本文基于空调竖向分层理论，将高大空间划分为2米以下的空调应用调节层、2～3米的空调送风过渡层和3米以上的无效作功层，系统分析了三种减少无效能耗的风口应用策略：一是采用射流风口、旋流风口等远距离送风末端，使冷热气流快速穿越上部非工作区；二是采用座地式室内机、地板送风等低空设备安装方式，将送风口直接设置于人体活动高度；三是采用植入式风口设计，将风口隐蔽安装于室内装饰造型的中低区位置。研究表明，通过合理选择风口形式与送风高度，可有效降低空调系统能耗30%以上，实现高大空间空调系统的节能运行。
高大空间分层空调示意图
1 引言
随着我国城市化进程的不断推进，机场航站楼、会展中心、宴会厅、体育场馆、工业厂房等高大空间建筑日益增多。这类建筑层高通常远超普通建筑，给中央空调系统的设计与运行带来了严峻挑战。传统空调设计往往将整个高大空间作为统一的空调对象进行处理，导致冷量指标取值过高、能源浪费严重等问题日益突出。
在高大空间空调设计中，一个普遍存在的误区是冷量指标的盲目提高。一般舒适性空调在常规层高建筑中，单位面积冷指标大多在200W/m²以内即可满足人体舒适需求。然而，在高大空间建筑中，设计人员往往将冷指标提升至300～500W/m²，甚至更高。这种做法的直接后果是空调系统装机容量过大、运行能耗激增，而实际有效作用于人体活动区的冷量却远低于系统总输出。
如何在高大空间建筑中实现空调系统的节能运行，已成为暖通空调领域亟待解决的重要课题。本文从空调竖向分层理论出发，系统分析高大空间空调能耗浪费的根源，并探讨通过风口选型与布置优化来实现节能降耗的技术路径。
2 高大空间空调的竖向分层与能耗分析
2.1 空调竖向分层的理论框架
高大空间建筑区别于普通建筑的核心特征在于其垂直方向上的温度分层现象。由于冷空气密度较大而下沉、热空气密度较小而上浮，高大空间在垂直方向上自然形成明显的温度梯度。
从空调有效利用的角度，可将高大空间在竖向上划分为三个功能层：
第一层为空调应用调节层（2米以下） ：这一高度范围覆盖了绝大多数人员活动区域——人体坐姿、站姿及日常活动均在此空间内完成。这是空调系统真正需要服务的核心区域，其冷热负荷需求主要取决于人员密度、设备散热及围护结构传热等因素，单位面积冷指标通常在200W/m²以内即可满足要求。
第二层为空调送风过渡层（2～3米）：这一区域位于人员活动区上方，是送风口射流从出口到达工作区之前的必经路径。在常规建筑中，这一层高范围也是送风口安装的常见位置。冷热气流在这一区域的停留和热交换，一定程度上构成了从送风口到工作区的必要过渡，但其本身并非空调服务的直接对象。
第三层为无效作功层（3米以上） ：这一区域远离人员活动区，在绝大多数高大空间建筑中，该区域既无人员长期停留，也无严格的温湿度要求。然而在传统全室空调模式下，大量冷热能量被送入这一区域并消耗于无用空间。研究表明，当建筑高度H≥3米时，上部非工作区占据了空间体积的绝大部分。
2.2 传统全室空调的能耗浪费机理
传统高大空间空调设计采用全室空调模式，即对整个建筑空间进行统一的温度控制。这种模式存在以下突出问题：
其一：冷热负荷被严重高估。由于将整个高大空间作为空调对象，设计冷指标往往按照空间总体积而非有效使用面积进行计算，导致冷量配置远超实际需求。有研究指出，传统全室空调需冷却整个高大空间，相比分层空调，能耗可高出30%～50%，甚至更高。
其二：气流组织不合理。常规顶送风方式下，冷气或热气从高处送出后，在穿越上部非工作区的过程中即与周围空气发生大量热交换，到达工作区时已损失大量有效能量。特别是在冬季供暖工况下，热空气因浮力作用自然上浮，导致“上部过热、下部过冷”的典型温度分层现象。
其三：“大马拉小车”的系统配置。基于过高冷指标选型的空调主机、风机、水泵等设备容量偏大，不仅增加了初投资，更导致系统长期在低负荷工况下运行，能效比大幅下降。
3 基于风口优化的节能策略
针对上述问题，本文提出三种基于风口选型与布置优化的节能策略，旨在将空调有效能量更多地导向人体活动区，减少上部无效作功层的能量损耗。
3.1 射流风口与旋流风口的应用
射流风口（含消声射流集成风口）和旋流风口是专门针对高大空间送风需求开发的末端装置，其核心优势在于能够实现远距离、可控向的送风，使冷热气流快速穿越上部非工作区。
射流风口（以球形喷口为代表）采用空气动力学优化的喷嘴结构，送风射程可达30米甚至60米。其喷嘴支持±30°范围内手动或电动调节送风角度，可根据冬夏季不同需求调整送风方向。在高大空间应用中，射流风口通常安装于建筑腰部（3～4米高度），以一定角度向下送风，使射流以较高速度穿越2米以上的过渡层和无效层，将冷量直接输送到工作区。
旋流风口则通过内部旋流叶片使轴向气流产生旋转，形成旋转射流。旋转射流中心的负压区可诱导大量室内空气混合，具有诱导比大、风速衰减快的特点。旋流风口既可用于3米以内的低空间送风，也可用于10米以上高度的大面积空间送风。实际工程测试表明，在合理设计的前提下，使用旋流风口可使人员停留区的直吹感下降约60%，同时不影响整体空间温控效果。有产品宣称采用旋流技术的空调系统可降低年运行能耗达40%。
分层空调技术是射流风口应用的典型代表。该技术以大空间腰部喷口送风形成的射流层作为分界线，将空间分为下部空调区和上部非空调区。典型的分层空调在大空间两侧或单侧腰部设置送风喷口，下部同侧均匀回风，运用多股平行非等温射流将空间隔断为上下两部分。研究表明，分层空调可节约空调冷量15%～50%，夏季可节省冷量30%左右。某会展场馆项目在7.0米和9.3米高度安设送风喷口，利用CFD模拟验证了温度场和速度场的合理性。
3.2 低空设备安装方式
将空调设备直接安装于低空区域，是减少上部能量损失的另一种有效途径。这种方式的核心思路是将送风口高度降至人体活动区附近，使冷热空气无需穿越上部空间即可直接作用于工作区。
座地式室内机是低空安装的典型方案。这类设备直接放置于地面，送风口高度大约在1米左右，送风直接作用于人员活动区域。座地式室内机尤其适用于对装修美观要求不高的工业厂房、展场、仓储空间等场所。其优点在于送风路径短、热损失小，且设备维护方便，此种方式人体舒适性也更强。
地板送风系统则是更为精细化的低空送风方案。该系统将送风口设置于地面或架空地板之上，冷空气从地板风口送出，利用冷空气自然下沉的特性，在工作区形成良好的气流组织。地板送风与天花板回风相结合的气流组织方式，可有效实现冷热分层。某报告厅项目采用地板送风空调系统的设计实践表明，该系统在大型会堂建筑中具有良好的应用前景。地板辐射供冷(热）与地板下送风复合系统的研究表明，冷热指标取值可更低（与常规比较可降低10%～20%），其在空调调节期间具有更好的节能能力和经济效益。
低空设备安装方式不仅满足了空调隐蔽安装的美观要求，更重要的是使冷热指标可以采用较低的标准取值，避免了为无效空间配置过剩冷量的浪费。
3.3 植入式风口设计
植入式风口设计是一种兼顾功能与美观的创新思路，即将空调风口隐蔽地植入室内装饰造型物的中低区位置，既满足空调送风需求，又不破坏建筑空间的整体视觉效果。
这种设计手法的核心理念，是将功能性构件与装饰性构件有机融合。例如，在大型柱体、装饰墙、隔断、家具造型等建筑元素中预留空调送风通道和风口位置，使风口成为建筑装饰的有机组成部分。风口高度控制在2米以下的人体活动区范围内，避免了传统顶送风方式下冷热空气在3米以上无效空间的浪费。
植入式风口设计的优势在于：（1）送风高度合理，冷热能量直接作用于工作区；（2）隐蔽性好，不破坏建筑空间的整体美学效果；（3）风口形式灵活多样，可根据装饰风格定制线性风口、圆形风口、格栅风口等不同形式。
值得注意的是，植入式风口设计需要在建筑设计阶段就纳入统筹考虑，由建筑、结构、暖通、装饰等多专业协同配合，方能实现功能与美学的统一。

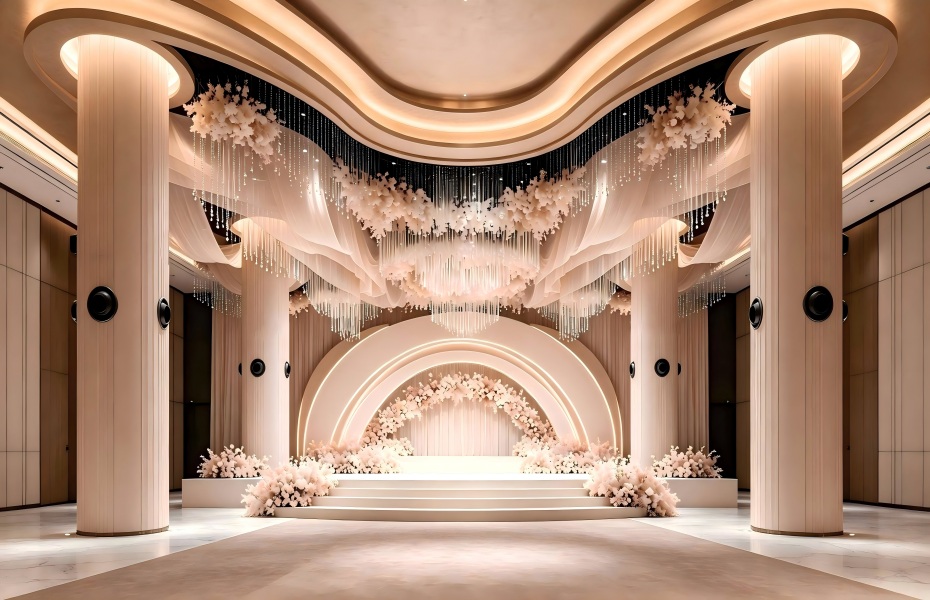

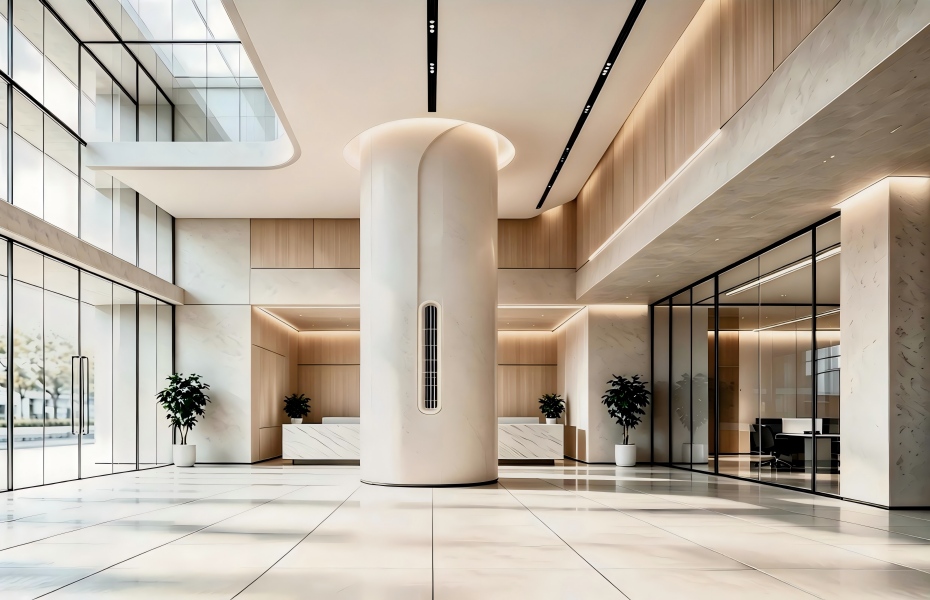

空调风口与装饰造形融入效果图（图左：喷射球形风口，图右：条形百叶风口）
4 三种策略的比较与综合应用
上述三种风口优化策略各有侧重，适用于不同的建筑类型和使用场景，在实际工程中可根据具体条件进行组合应用。
射流/旋流风口方案适用于已建成的高大空间建筑对空间应用，或对顶部有利用需求的场所。其优势在于可在不改变建筑布局的前提下实现分层空调，暖通工程量相对较小。但射流风口的送风噪声和风速控制需要精细设计，避免工作区产生不舒适的吹风感。
低空设备安装方案适用于新建建筑或对空间内布置视觉感观要求不高的场所，尤其适合对温湿度精度要求较高的工艺性空调场所和人员密集的公共空间。而地板送风系统的初投资相对较高，且对建筑层高有一定要求（需预留架空地板空间）。
植入式风口方案适用于对建筑空间美学有较高要求的场所，如高端商业空间、艺术场馆、酒店大堂等。该方案需要在建筑设计阶段进行一体化设计，对设计协同性要求较高。
在实际工程中，三种策略可以组合使用以取得最优效果。例如，在某圆柱形高大建筑空间中，采用球型喷口分层送风与局部区域地板送风相结合的空调方案，通过数值仿真对多种风口布置方案进行了对比分析。某卷烟厂制丝车间则通过模拟径向可调旋流风口结合局部区域喷射风口的送风方式，对原设计方案进行了优化。
5 结论
高大空间建筑的空调系统节能，关键在于改变“全室空调整体效应”的传统思维，树立“按需供给局部效应”的分层空调理念。本文通过分析高大空间空调的竖向分层特征，揭示了传统设计模式下冷指标过高、无效能耗巨大的根本原因，并提出了三种基于风口优化的节能策略，得出以下主要结论：
（1）高大空间空调应将2米以下的人体活动区作为核心服务对象，2～3米为送风过渡区（可选），3米以上为无效作功区。冷量指标应基于有效服务区域进行计算，避免为无效空间配置过剩冷量。
（2）射流风口和旋流风口通过远距离送风使冷热气流快速穿越上部非工作区，是实现分层空调的有效技术手段，可节约空调能耗15%～30%。
（3）座地式室内机和地板送风等低空设备安装方式将送风口直接设置于人体活动高度，从根本上减少了冷热空气在上部空间的无效热交换，是实现空调隐蔽安装与节能运行的双优方案。
（4）植入式风口设计将功能性风口与建筑装饰有机结合，在保证合理送风高度的同时满足了建筑空间的美学需求，体现了现代建筑一体化设计的发展趋势。
综上所述，高大空间中央空调系统的节能不应依赖于简单的设备扩容或指标加码，而应通过科学的气流组织设计和合理的风口选型，实现“精准送风、分层空调”的节能目标。未来研究可进一步借助CFD数值模拟技术，对不同风口形式、安装高度和送风参数下的气流组织进行精细化研究，为工程设计提供更加科学可靠的依据。
